Application de la vis à billes sur le tour

I. Introduction

Dans l'usinage moderne, les tours sont des équipements fondamentaux et critiques. Leur précision et leur efficacité ont un impact direct sur la qualité des produits et la rentabilité de la production. Avec les progrès constants de la technologie industrielle, les vis coulissantes traditionnelles ne répondent plus aux exigences d'un usinage de haute précision et de haute efficacité. En tant qu'élément de transmission avancé, les vis à billes, grâce à leurs performances supérieures, sont largement utilisées dans les tours, améliorant considérablement leurs performances globales.

II. Structure de base et principe de fonctionnement de Vis à billes

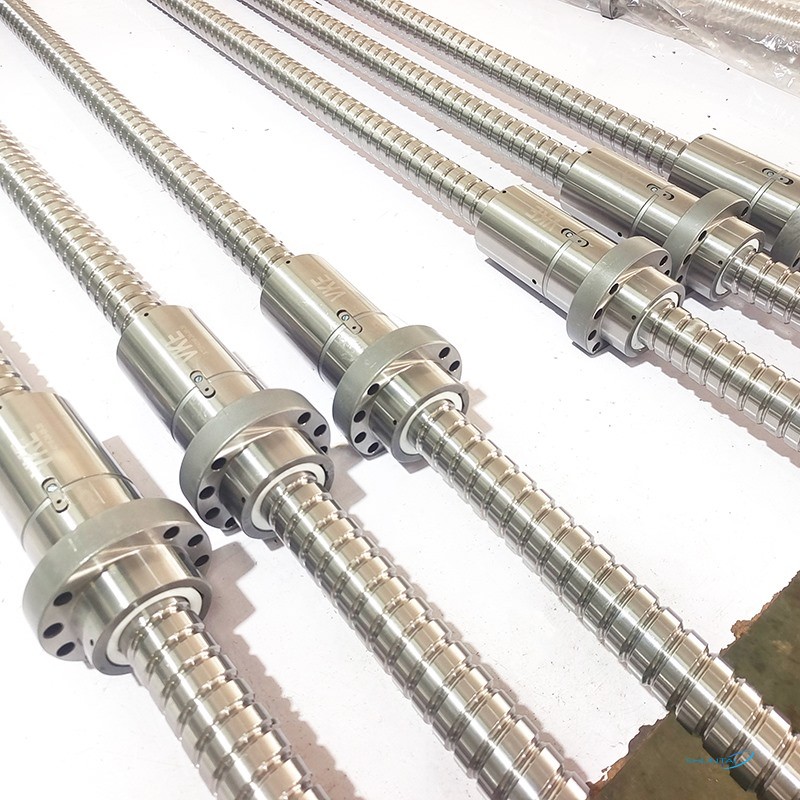

Une vis à billes est composée d'un arbre, d'un écrou, de billes, d'un système de circulation et d'un dispositif d'étanchéité. Son principe de fonctionnement consiste à convertir un mouvement de rotation en mouvement linéaire grâce au roulement des billes entre l'arbre et l'écrou. Comparées aux vis coulissantes traditionnelles, les vis à billes utilisent le frottement de roulement plutôt que le frottement de glissement, une innovation fondamentale qui améliore considérablement les performances.

III. Applications spécifiques de Vis à billes dans les tours

Systèmes d'alimentation : Les tours CNC modernes utilisent généralement des vis à billes comme élément de transmission principal du système d'alimentation pour contrôler le mouvement précis de l'outil. Le mouvement des axes X et Z est généralement assuré par des servomoteurs entraînant des vis à billes.

Positionnement de la broche : dans les tours de haute précision, les vis à billes sont souvent utilisées pour le positionnement axial de la broche afin de garantir une position précise de la broche.

Mouvement de la poupée mobile : certaines conceptions de tours avancées utilisent des vis à billes pour contrôler le mouvement de la poupée mobile, améliorant ainsi la précision du réglage et la facilité d'utilisation.

Changeur d'outils automatique : Dans le système de changement d'outils automatique d'un centre de tournage, les vis à billes sont responsables du contrôle précis de la position du porte-outil.

IV. Avantages techniques des vis à billes dans les applications de tournage

Efficacité de transmission élevée : l'efficacité de transmission des vis à billes peut atteindre plus de 90 %, dépassant de loin les 20 à 40 % des vis coulissantes, réduisant considérablement les pertes d'énergie.

Excellente précision de positionnement : grâce à une fabrication de précision et précharge réglage, les vis à billes atteignent une répétabilité au niveau du micron, répondant aux exigences d'usinage de haute précision.

Longue durée de vie : Grâce au principe de frottement par roulement, l'usure est minimale, avec une durée de vie jusqu'à 5 à 10 fois supérieure à celle des vis coulissantes. Excellentes performances à grande vitesse : Adaptées aux mouvements d'avance à grande vitesse. Les tours à grande vitesse modernes peuvent atteindre des vitesses de déplacement rapides de 30 à 60 m/min.

Rigidité axiale élevée : la précharge peut améliorer la rigidité axiale, réduisant ainsi la déformation et les vibrations pendant l'usinage.

V. Considérations relatives aux applications de vis à billes dans les tours

Mesures de protection : Une protection contre la poussière et une étanchéité doivent être assurées pour empêcher les copeaux et le liquide de refroidissement de pénétrer dans le système de circulation de la vis à billes.

Gestion de la lubrification : Bien que la friction soit faible, une lubrification régulière est toujours nécessaire, généralement à l'aide de graisse à base de lithium ou d'huile de circulation.

Précision d'installation : Lors de l'installation, assurez-vous du parallélisme entre la vis et le rail de guidage pour éviter des moments de flexion supplémentaires qui peuvent affecter la durée de vie.

Mesures anti-retour : L'installation verticale nécessite un frein pour empêcher la rotation inverse.

Contrôle de la déformation thermique : la chaleur générée pendant le fonctionnement à grande vitesse peut affecter la précision, des mesures de compensation thermique doivent donc être envisagées.

VI. Tendances futures du développement de la technologie des vis à billes

Niveaux de précision plus élevés : la recherche et le développement de vis à billes de précision au niveau nanométrique sont en cours.

Fonctions intelligentes : Des capteurs intégrés permettent la surveillance de l'état et la maintenance prédictive. Applications de nouveaux matériaux : Exploration de nouveaux matériaux tels que les billes en céramique et les écrous composites.

Développement à grande vitesse : les valeurs DN (diamètre de la vis x vitesse de rotation) continuent d'augmenter, répondant à la demande d'une efficacité d'usinage plus élevée.

Conception respectueuse de l’environnement : le développement de technologies sans lubrification ou autolubrifiantes réduit la pollution de l’environnement.

VII. Conclusion

L'utilisation de vis à billes dans les tours est devenue un atout majeur pour l'usinage moderne de haute précision et de haute efficacité. Les vis à billes Shuntai sont disponibles sur mesure et disponibles dans différents modèles. N'hésitez pas à nous consulter. Nous sommes disponibles 24h/24 pour répondre à vos questions.
