What are the core accessories of 3D printers?

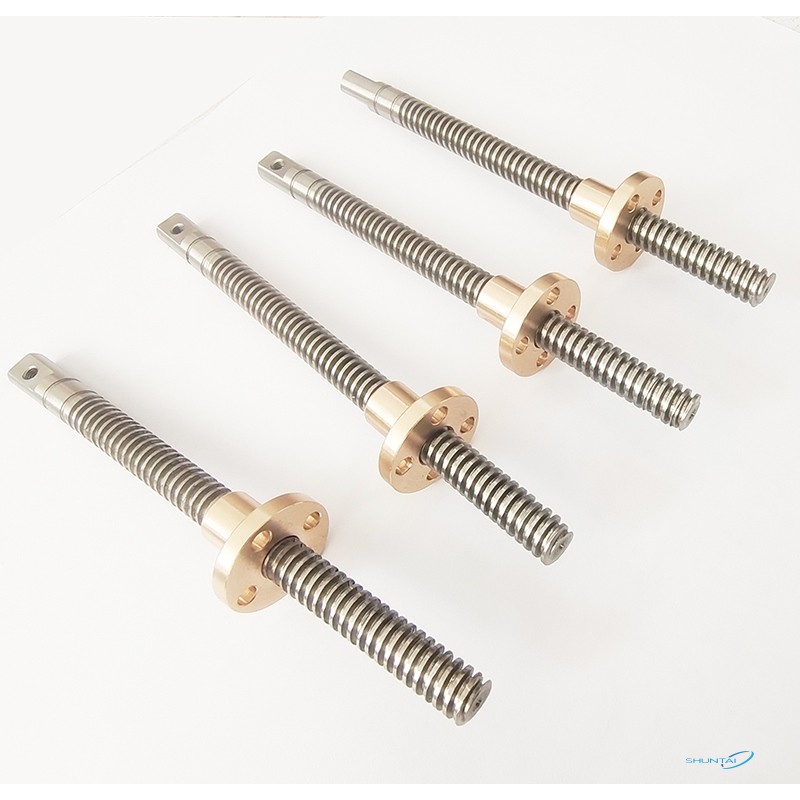

vis trapézoïdale est un élément de transmission mécanique courant, nommé en raison de son filetage trapézoïdal csection Ross. Dans les imprimantes 3D, vis-mère trapézoïdale joue un rôle clé dans la conversion du mouvement de rotation en mouvement linéaire. Par rapport aux filetages ordinaires, les filetages trapézoïdaux ont une capacité de charge plus élevée et de meilleures caractéristiques d'autoblocage, ce qui les rend particulièrement adaptés aux applications nécessitant un positionnement précis et certaines charges axiales.

Le principe de fonctionnement de la vis trapézoïdale repose sur le principe physique de la transmission hélicoïdale : lorsque la vis tourne, l'écrou se déplace dans la direction axiale de la vis, et la distance de déplacement est proportionnelle au pas du filetage et au nombre de tours. Ce mécanisme précis de conversion de mouvement linéaire est l'un des fondements de l'impression 3D de haute précision.

Avantages de la vis trapézoïdale dans les imprimantes 3D

Dans la technologie d'impression 3D, la vis mère trapézoïdale présente de nombreux avantages significatifs par rapport aux autres méthodes de transmission :

Capacité de positionnement de haute précision : la vis mère trapézoïdale peut fournir une précision de positionnement plus élevée, avec une valeur typique de ± 0,1 mm ou plus, ce qui est crucial pour la qualité d'impression.

Bonnes performances d'autoblocage : la conception du filetage trapézoïdal lui permet de maintenir naturellement sa position lorsqu'il n'est pas entraîné, réduisant ainsi le risque de chute de l'axe Z lorsque l'alimentation est coupée ou que le moteur ne fonctionne pas.

Capacité de charge supérieure : par rapport à la transmission par courroie ou à la tige filetée ordinaire, la vis trapézoïdale peut supporter des charges axiales plus importantes et convient pour supporter le poids de la plate-forme d'impression et de la tête d'impression.

Caractéristiques de mouvement fluide : l'entraînement à vis trapézoïdale réduit les vibrations et les sauts, ce qui contribue à améliorer la qualité de la surface imprimée.

Performances à coût élevé : par rapport à la vis à billes, la vis trapézoïdale est moins coûteuse et peut répondre aux exigences de précision de la plupart des imprimantes 3D grand public.

Applications typiques de la vis trapézoïdale dans les imprimantes 3D

Dans la structure des imprimantes 3D, la vis trapézoïdale est principalement utilisée dans les pièces clés suivantes :

Système de levage de l'axe Z : la plupart des imprimantes 3D FDM/FFF utilisent des vis trapézoïdales pour contrôler le mouvement précis de la plateforme ou de la tête d'impression dans le sens de l'axe Z. L'axe Z devant être extrêmement stable et supporter une charge spécifique, la vis trapézoïdale est un choix idéal.

Certains axes X/Y spécialement conçus : Bien que la plupart des imprimantes 3D modernes utilisent des entraînements par courroie sur les axes X/Y pour atteindre des vitesses plus élevées, certains modèles qui se concentrent sur la précision plutôt que sur la vitesse utilisent également des vis trapézoïdales sur ces axes.

Mécanisme d'extrusion : Dans certaines extrudeuses à entraînement direct, des vis trapézoïdales peuvent être utilisées pour contrôler avec précision l'avancement des filaments.

Sélection des paramètres techniques des vis trapézoïdales

Lors du choix d'une vis trapézoïdale pour une imprimante 3D, vous devez prendre en compte les paramètres clés suivants :

Pas : désigne la distance parcourue par l'écrou lorsque la vis effectue un tour complet. Les pas courants sont de 2 mm, 4 mm, 8 mm, etc. Des pas plus petits offrent une meilleure résolution, mais des vitesses plus lentes.

Diamètre : généralement 6 mm, 8 mm, 10 mm ou 12 mm. Les diamètres plus grands offrent une meilleure rigidité et une meilleure capacité de charge.

Type de filetage : filetage trapézoïdal standard (tel que Tr8×2) ou filetage spécialement conçu.

Matériau : Généralement en acier au carbone ou en acier inoxydable, l'acier inoxydable est plus résistant à la corrosion mais plus cher.

Niveau de précision : les imprimantes 3D nécessitent généralement des vis de précision C7 ou supérieure.

Longueur : sélectionnez une longueur appropriée en fonction des exigences de déplacement de l'axe Z de l'imprimante, généralement légèrement supérieure à la hauteur d'impression maximale.

Installation et maintenance de vis trapézoïdales

Une installation et un entretien appropriés sont essentiels pour garantir les performances et la durée de vie de la vis mère trapézoïdale :

Points d'installation :

Assurez-vous que la vis mère est parallèle au système de guidage (tel qu'un guide linéaire)

Utiliser des roulements de support appropriés pour réduire les charges radiales

Fixez fermement les deux extrémités mais pas trop serré pour éviter les tensions

Utilisez des accouplements pour connecter le moteur et la vis mère afin de compenser les désalignements mineurs

Recommandations d'entretien :

Nettoyez régulièrement la vis mère pour éliminer la poussière et les résidus d'impression

Lubrification adéquate (utiliser une graisse spéciale ou une huile lubrifiante)

Vérifiez l'usure de l'écrou et remplacez les pièces usées à temps

Éviter la déformation causée par un serrage excessif

Comparaison entre une vis trapézoïdale et une vis à billes

Pour la plupart des imprimantes 3D grand public, les vis trapézoïdales offrent un bon rapport qualité-prix. Les imprimantes industrielles ou haut de gamme préféreront peut-être utiliser des vis à billes pour une précision et une vitesse supérieures.

Tendance de développement future de la vis mère trapézoïdale

À mesure que la technologie d’impression 3D continue de se développer, les vis trapézoïdales s’améliorent également en permanence :

Innovation matérielle : L'application de nouveaux matériaux composites et d'alliages hautes performances améliore la résistance à l'usure et la durée de vie de la vis mère.

Avancement du processus de fabrication : le meulage de précision et les technologies de revêtement spéciales améliorent la précision et la qualité de surface de la vis mère.

Conception intégrée : certaines nouvelles conceptions intègrent la vis mère avec des rails de guidage ou d'autres fonctions pour simplifier l'installation et améliorer la rigidité du système.

Surveillance intelligente : des capteurs intégrés surveillent l'état de la vis mère et prédisent les besoins de maintenance.

Conclusion

Composant clé de la transmission des imprimantes 3D, la vis trapézoïdale a un impact direct sur la précision et la qualité d'impression. Comprendre son principe de fonctionnement, ses critères de sélection et ses exigences de maintenance peut aider les utilisateurs et les concepteurs d'imprimantes 3D à optimiser leurs performances. Avec les progrès de la science des matériaux et des technologies de fabrication, la vis trapézoïdale continuera de jouer un rôle important dans le domaine de l'impression 3D, en conciliant performances et coûts, et en favorisant le développement de la technologie d'impression 3D vers un plus large éventail d'applications.
