1. Les 3 principales causes des réactions excessives
(1) Un choix de matériau inapproprié accélère l'usure
De nombreux clients optent pour des vis-mères trapézoïdales en acier au carbone ordinaire afin de réduire les coûts. Cependant, dans les applications à mouvement alternatif haute fréquence, comme les imprimantes 3D, la faible résistance à l'usure de l'acier au carbone entraîne une usure rapide du profil du filetage, ce qui augmente directement le jeu.
Notre vis-mères trapézoïdales en acier inoxydable Les aciers inoxydables (par exemple, de nuance 304/316) offrent une dureté et une résistance à la corrosion nettement supérieures à celles de l'acier au carbone. Ils préservent la précision du filetage même en milieux humides ou poussiéreux, réduisant ainsi considérablement le jeu dû à l'usure.
(2) Une mauvaise précision d'ajustement des écrous crée un jeu inhérent
Le jeu dans les vis à billes trapézoïdales dépend fortement de la précision d'ajustement entre la vis et l'écrou. Si l'écrou présente des tolérances de fabrication excessives, ou si le profil du filetage de l'écrou en laiton ne correspond pas parfaitement à celui de la vis, un jeu inhérent apparaît dès l'installation et ne fait que s'aggraver avec le temps.

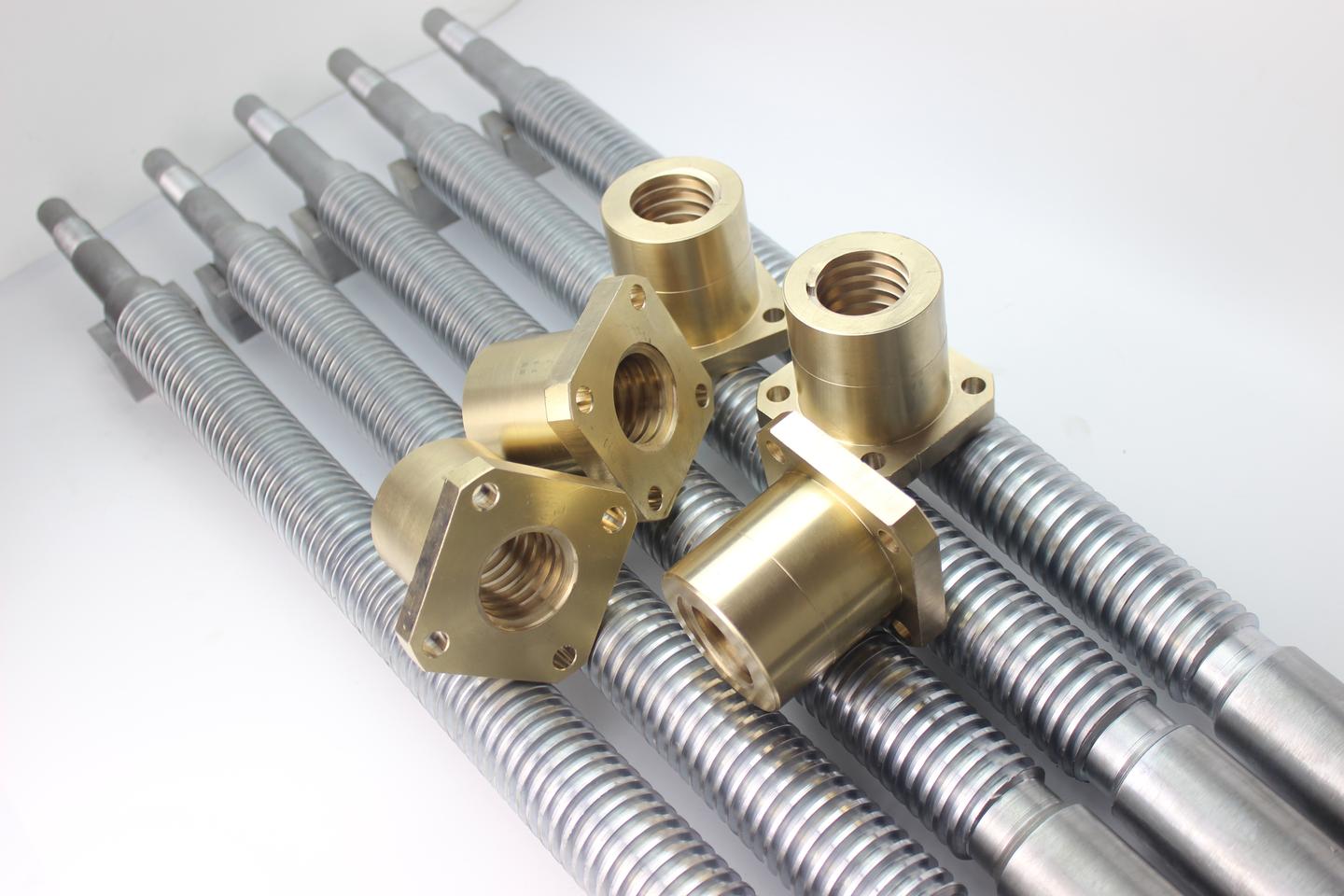

Nos écrous en laiton assortis sont usinés avec précision pour obtenir ajustement parfait avec T5/T8 et autres tailles de vis, en contrôlant le jeu initial conformément aux normes de l'industrie et en évitant les « défauts congénitaux ».
(3) Un mauvais alignement lors de l'installation amplifie le jeu au fil du temps
Si la vis-mère est mal alignée avec l'arbre moteur ou le guide linéaire lors de l'installation, des forces latérales supplémentaires sont générées en fonctionnement. Ces forces accélèrent l'usure du filetage et provoquent des micro-déformations de la vis, ce qui finit par se traduire par un jeu continu.
De nombreux fabricants d'imprimantes 3D signalent qu'un écart de coaxialité de seulement 0,05 mm peut entraîner un jeu notable affectant la précision d'impression après un mois de fonctionnement continu.
2.3 Solutions immédiates pour corriger le jeu
(1) Optez pour l'acier inoxydable pour une meilleure précision de maintien
Pour les équipements fonctionnant dans des environnements humides ou poussiéreux, remplacer les vis-mères trapézoïdales en acier au carbone par versions en acier inoxydable (Par exemple, l'acier inoxydable T8). Les essais sur le terrain montrent que l'acier inoxydable améliore la résistance à l'usure de 50 % par rapport à l'acier au carbone ordinaire, ralentissant la croissance du jeu mécanique de plus de 50 %, ce qui est idéal pour les applications de longue durée comme les imprimantes 3D.
(2) Utiliser des écrous à précharge pour éliminer activement le jeu
Pour les applications de haute précision (par exemple, l'axe Z des imprimantes 3D), optez pour Écrous en laiton avec structures de préchargeLa précharge élastique ou les conceptions à double écrou compensent activement les jeux de filetage, maintenant le jeu en dessous de 0,02 mm et garantissant l'absence de dérive de précision significative même après une utilisation prolongée.
(3) Standardiser l'installation pour garantir la coaxialité
Suivez ces étapes d'installation essentielles :
- Utilisez un comparateur à cadran pour vérifier la coaxialité entre la vis-mère et l'arbre du moteur, en veillant à ce que les écarts soient inférieurs à 0,02 mm.
- Alignez les supports à vis avec la base de l'équipement pour éviter toute charge latérale.
- Utilisez des joints flottants lors de la fixation de l'écrou à la charge afin de compenser davantage les erreurs d'installation.
Notre équipe technique fournit guide d'installation gratuit pour vous aider à minimiser les erreurs d'installation.
| Application | Taille recommandée | Principaux avantages |
|---|
| Imprimantes 3D de bureau | Acier inoxydable T5/T8 TR8 | Format compact, précision stable, idéal pour les mouvements de va-et-vient à haute fréquence |
| Petits équipements d'automatisation | Acier T10/T12/Acier inoxydable | Capacité de charge plus élevée, équilibrage des coûts et durée de vie |
| Convoyeurs à basse vitesse | Vis à pas trapézoïdal de grand diamètre | Transmission fiable, faible coût, adaptée aux exigences de faible précision |
4. Obtenez une solution sur mesure pour vos problèmes de réactions négatives
Si votre équipement souffre d'un jeu excessif ou d'une dérive de précision :
- Envoyez-nous le modèle de votre équipement, vos exigences de charge et vos besoins de précision, et nos ingénieurs vous recommanderont la taille de vis optimale et la solution de précharge dans un délai d'un jour ouvrable.
- Les vis à billes trapézoïdales standard sont livrées dans 7 jours, avec livraison directe depuis le port de Shanghai, et la personnalisation en petites séries est prise en charge.
Ne laissez pas le jeu mécanique ralentir votre production. Choisissez la vis-mère trapézoïdale adaptée pour garantir la précision et la stabilité de votre équipement sur le long terme.
