La « piste » de précision de l'industrie moderne

Dans les équipements d'automatisation, les machines-outils CNC et les instruments de précision, il existe un composant essentiel apparemment simple mais crucial : il s'agit d'une piste invisible, qui transporte le mouvement à grande vitesse et précis de l'équipement, qui est le guide linéaireComposant clé de la transmission mécanique, la précision du guidage linéaire détermine directement les performances de l'ensemble de l'équipement. Aujourd'hui, nous analyserons en profondeur ce « piste de précision » de l'industrie moderne.

1. Qu'est-ce qu'un guide linéaire ?

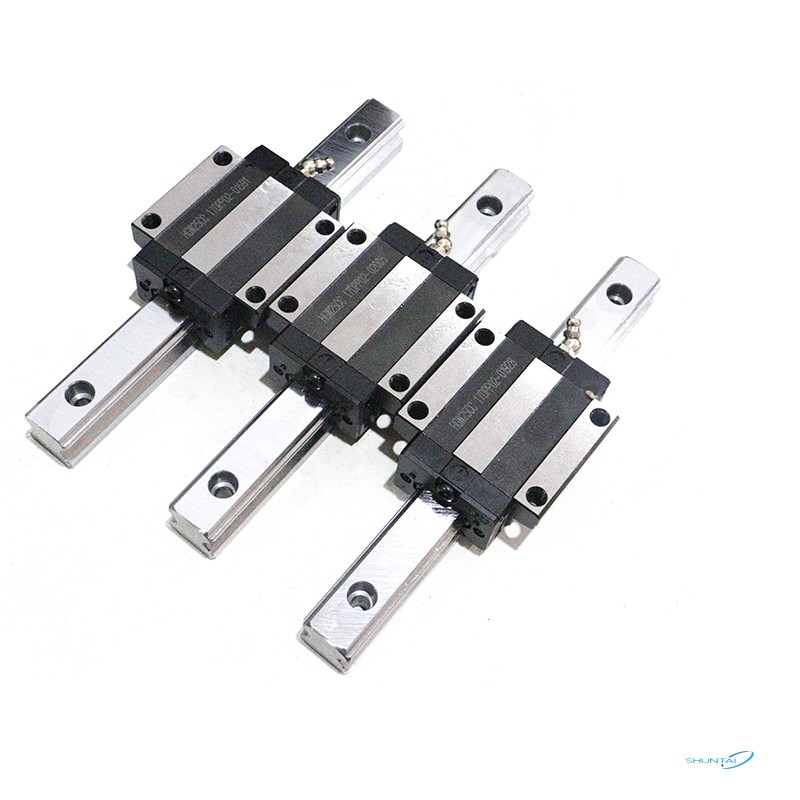

Un guidage linéaire est un dispositif de transmission de précision permettant d'obtenir un mouvement linéaire alternatif. Il est composé d'un rail de guidage et d'un coulisseau. Grâce au mouvement circulaire d'une bille ou d'un rouleau d'acier sur le rail, le frottement de glissement est transformé en frottement de roulement, permettant ainsi un mouvement linéaire de haute précision et de faible résistance.

Caractéristiques principales :

Haute rigidité : peut supporter des charges multidimensionnelles

Haute précision : la précision de positionnement répétée peut atteindre le niveau du micron

Faible frottement : le coefficient de frottement de roulement n'est que de 1/50 du frottement de glissement

Longue durée de vie : la durée de vie nominale est généralement de plusieurs dizaines de milliers de kilomètres

2. Structure de précision des guides linéaires

Rails de guidage

Fabriqué en acier allié de haute qualité (tel que GCr15) après trempe globale, la dureté atteint HRC58-62 et la rugosité de surface de la piste après meulage de précision est Ra≤0,2μm.

Ensemble de curseur

Contient des chemins de roulement et des retours usinés avec précision pour maintenir le mouvement cyclique des éléments roulants. Les produits haut de gamme utilisent des cages en résine pour éviter les collisions entre les éléments roulants.

Système d'éléments roulants

Type de bille en acier : convient aux charges légères et moyennes, économique

Type de rouleau : capacité de charge augmentée de 3 à 5 fois, utilisé dans les cas de charges lourdes

Billes en céramique : résistantes à la corrosion, sans lubrification, utilisées dans des environnements spéciaux

Système d'étanchéité

Joints labyrinthes multicanaux + plaques raclantes métalliques, le niveau de protection peut atteindre IP54 ou supérieur.

3. Innovation et technologie de pointe

Technologie autolubrifiante

Surveillance intelligente

Capteur de vibrations intégré et module de détection de température pour surveiller l'état de santé du rail de guidage en temps réel.

Matériau composite

Surface de guidage revêtue de céramique + curseur renforcé en fibre de carbone, 40 % plus léger et 25 % plus rigide.

Type ultra-rapide

Grâce à un système de reflux spécial, la vitesse maximale peut atteindre 5 m/s (les produits conventionnels sont d'environ 1 à 2 m/s).

4. Règles d'or pour la sélection

Calcul de charge

En considérant simultanément la force verticale, la force latérale et le moment de renversement, il est recommandé d'utiliser le logiciel de sélection fourni par le fabricant pour l'analyse de la force.

Conception de protection

Environnement général : feuille anti-poussière

Débris métalliques : plaque racleuse

Environnement liquide : entièrement clos

V. Points d'entretien

Cycle de lubrification :

Lubrification à la graisse : tous les 100 km ou 6 mois

Lubrification à l'huile : un environnement de travail continu nécessite un système d'huile

Méthode de nettoyage :

Utilisez un nettoyant spécial pour rail de guidage et n'utilisez pas de solvants corrosifs tels que l'acétone.

Avertissement de vie :

Lorsque le bruit de fonctionnement augmente de 15 dB ou que l'augmentation de la température dépasse 20 °C, il doit être vérifié immédiatement.

VI. Conclusion

Selon les statistiques, le marché mondial des guidages linéaires devrait atteindre 5,8 milliards de dollars américains en 2025, avec un taux de croissance annuel composé de 7,2 %. En tant qu'ingénieur mécanique, une compréhension approfondie du mystère de cette « piste de précision » peut insuffler une touche sportive à la conception des équipements. La prochaine fois que vous verrez la coupe fluide des machines-outils CNC, si vous avez des besoins, choisissez notre Shuntai. shuntai vous fournira le meilleur service et les meilleurs conseils techniques.
